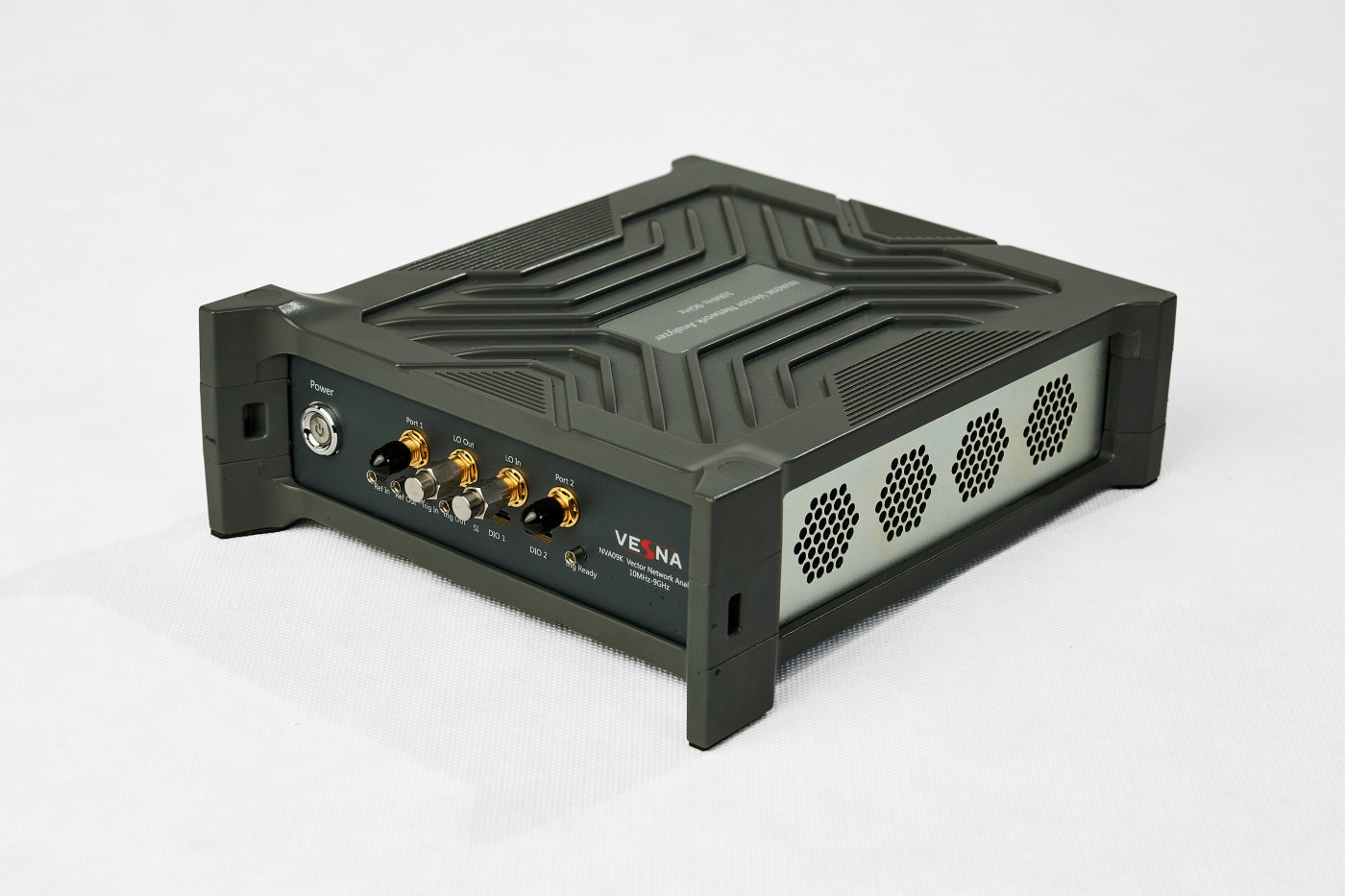

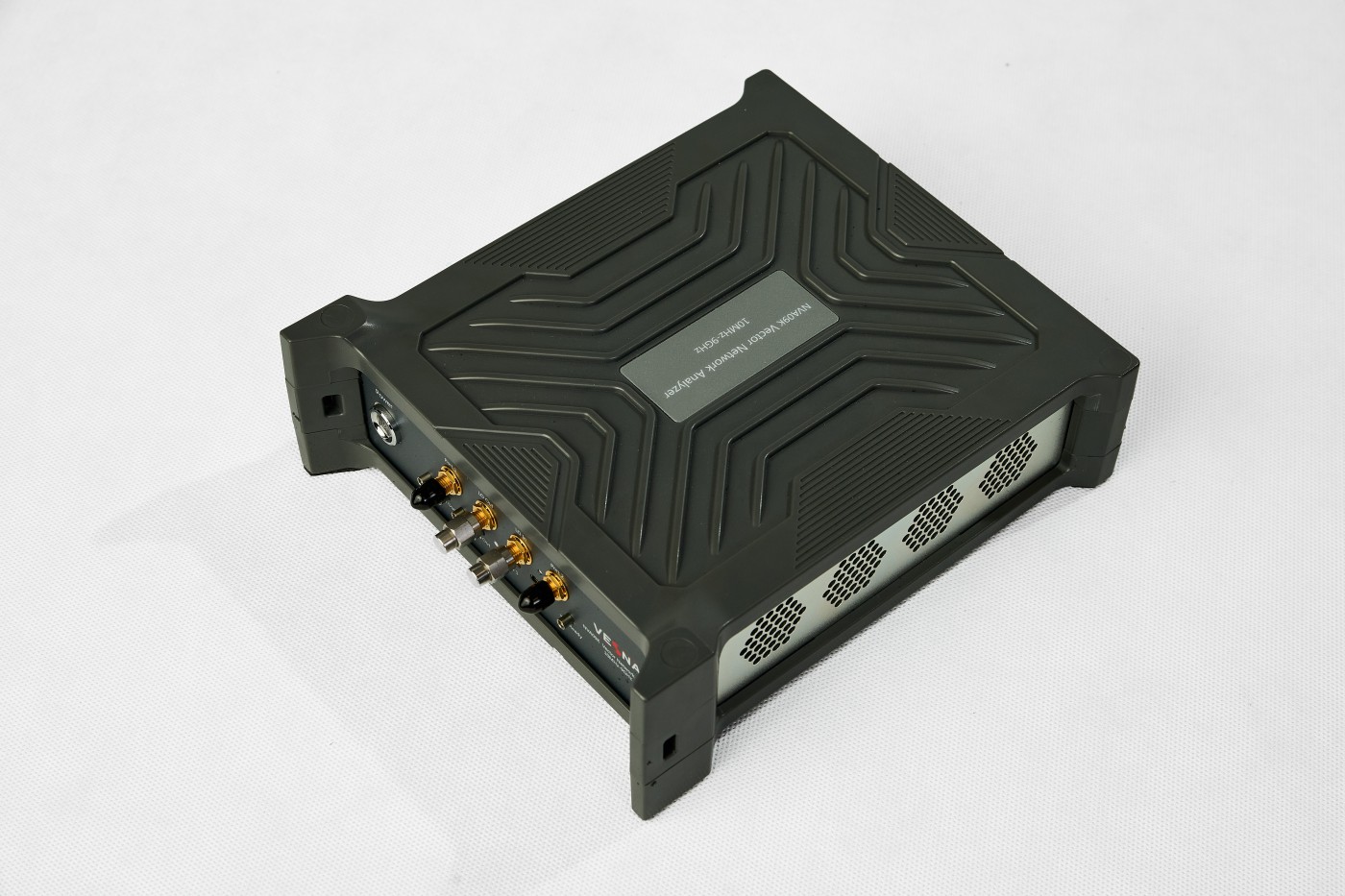

Анализатор цепей векторный NVA09K

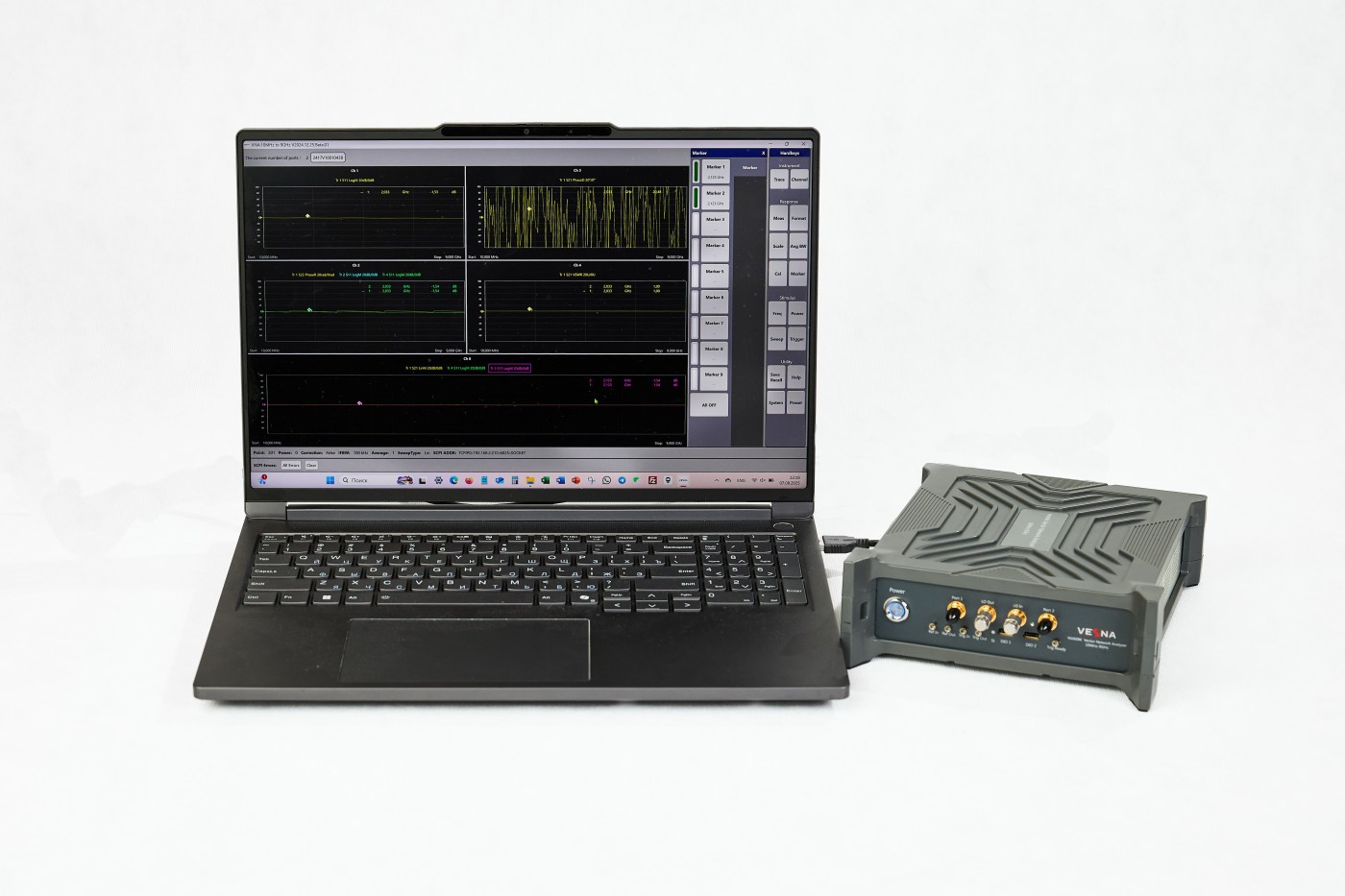

Анализаторы цепей векторные модульные серии NVA, относятся к приборам среднего класса. Измерительные приборы работают под управлением внешнего персонального компьютера с операционной системой Windows. Результаты измеренных S-параметров выводятся на экран дисплея в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем векторные анализаторы обеспечивают подключение по интерфейсам LAN и USB. NVA широко используются при тестировании модулей и блоков на производстве, а также при создании многоканальных автоматизированных систем.
Диапазон частот: от 10 МГц до 9 ГГц
Количество каналов 2
Измеряемые параметры S11, S12, S22, S21
2 139 700 ₽
Модельный ряд
| Модель | NVA09K |
|---|---|
| Цена | 2 139 700 ₽ |
| Класс анализатора | 2 |
| Исполнение | модульный |
| Нижняя частота | 10 МГц |
| Верхняя частота | 9 ГГц |
| Разрешение по частоте | 1 кГц |
| Количество портов | 2 |
| Измеряемые параметры | S11, S12, S22, S21 |
| Динамический диапазон на 1 ГГц | 102 дБ |
| Максимальная мощность порта на 1 ГГц | +10 дБм |
| Экран (диагональ; разрешение) | внешний |
| Габаритные размеры (Ш×Г×В) | 196×172×65 mm |
| Масса | 2 кг |

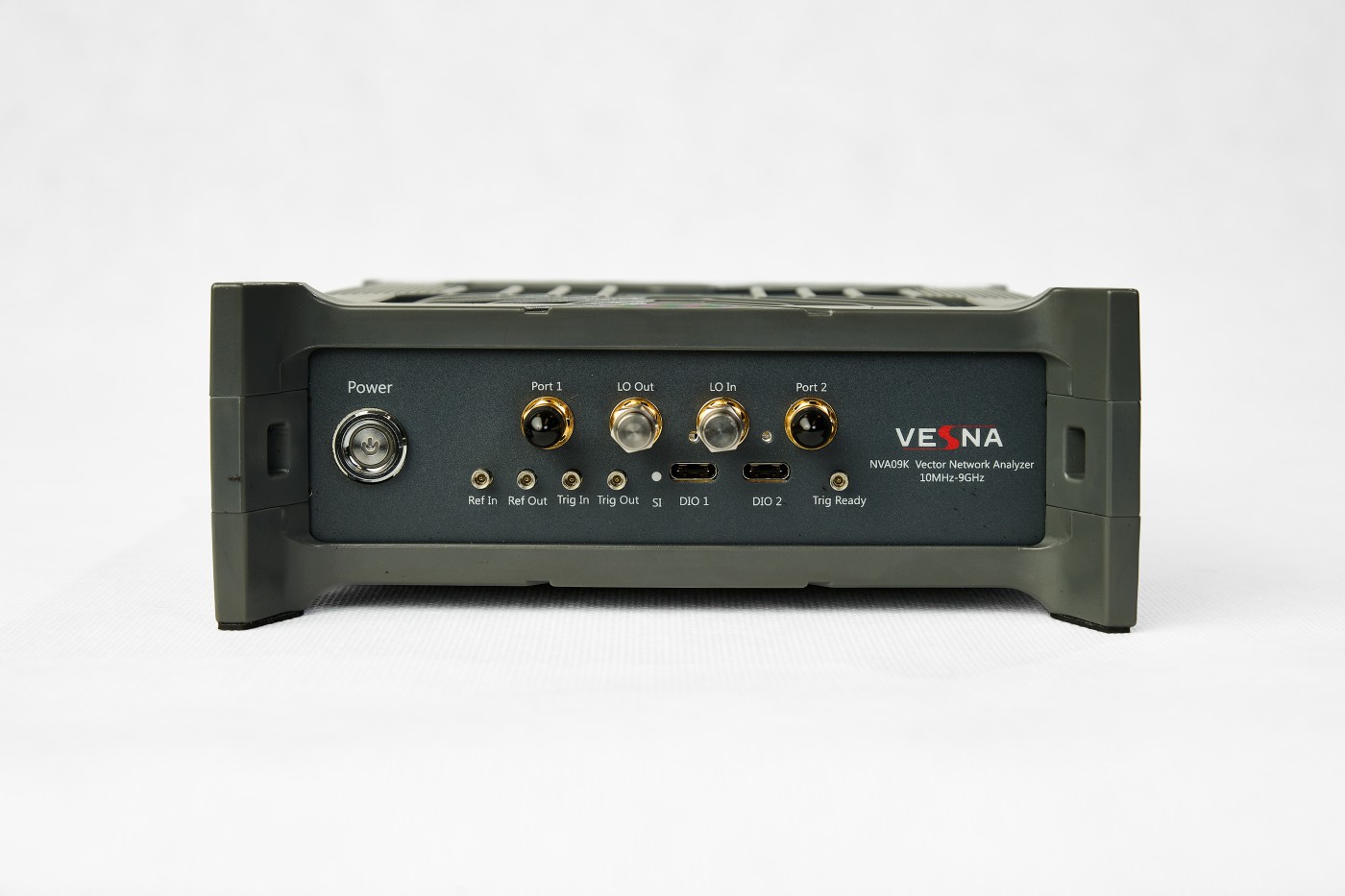

| СВЧ соединитель порта 1/2 | SMA (f) |
Документы
Руководство по эксплуатации NVA09K
PDF, 2.16 МБ
Руководство по программированию NVA09K
PDF, 944 КБ
Технические характеристики NVA09K
PDF, 416.62 КБ
