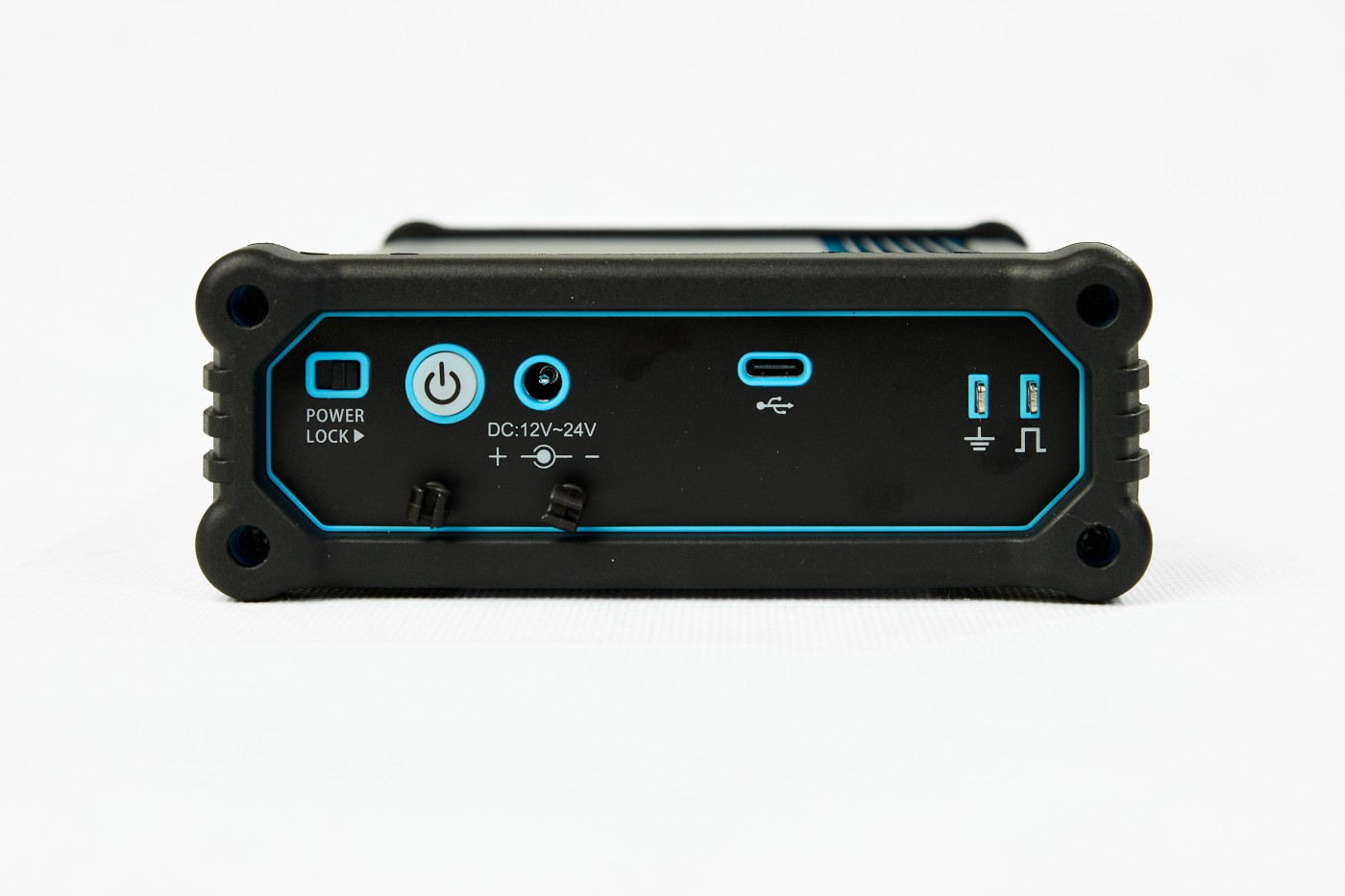

Осциллограф модульный OMV1-A
Серия модульных автомобильных осциллографов OMV1-402A — диагностический осциллограф в компактном исполнении, со встроенным аккумулятором. Прибор может быть подключен к любому устройству на базе Android, такому как планшеты, смартфоны и персональные компьютеры. Благодаря удобному пользовательскому интерфейсу, широкому спектру возможностей измерения и встроенному профессиональному автомобильному программному обеспечению, он позволяет настроить тестирование в один клик и обеспечивает удобства диагностики автомобилей.
Полоса пропускания до 200 МГц

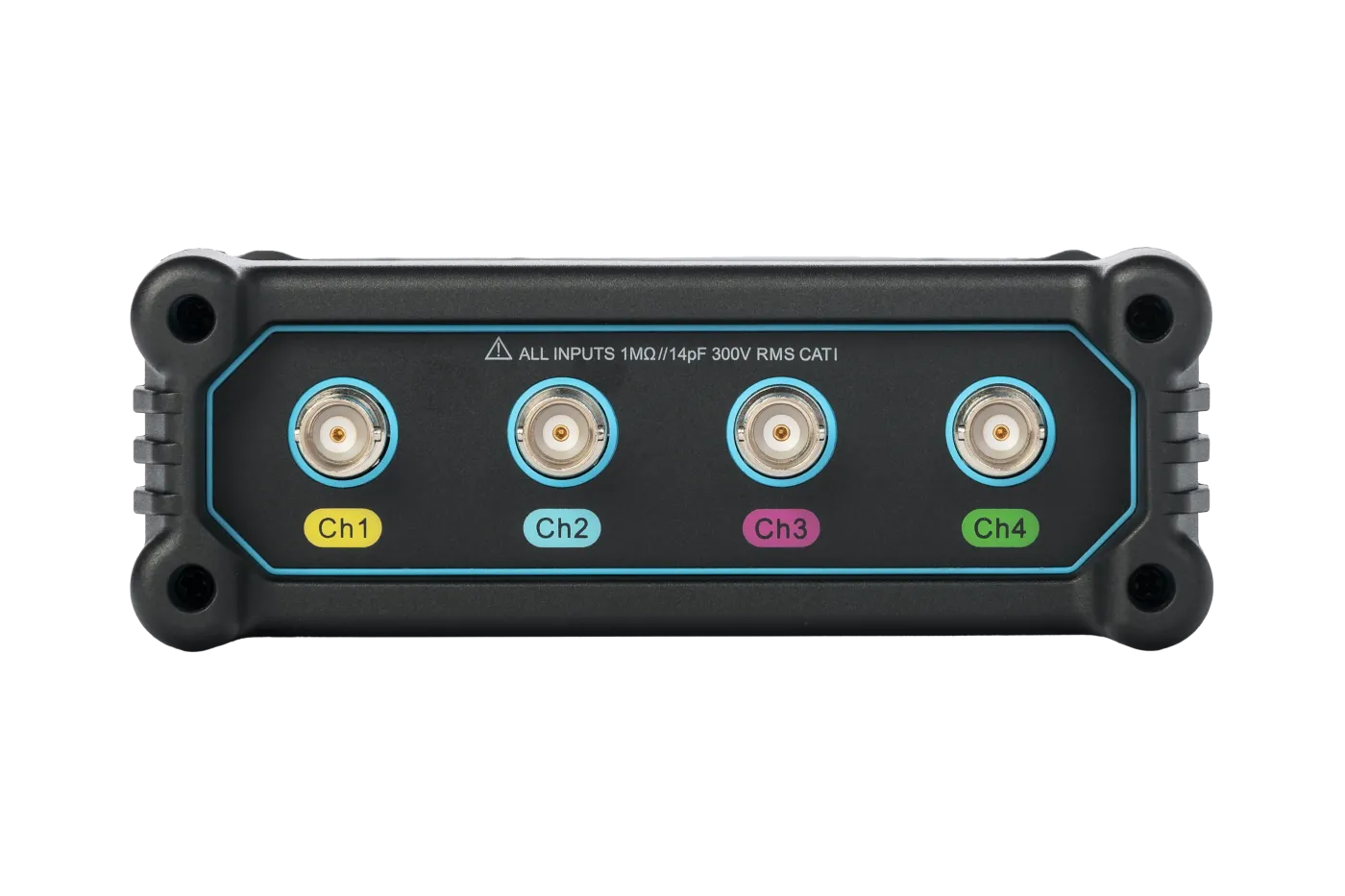

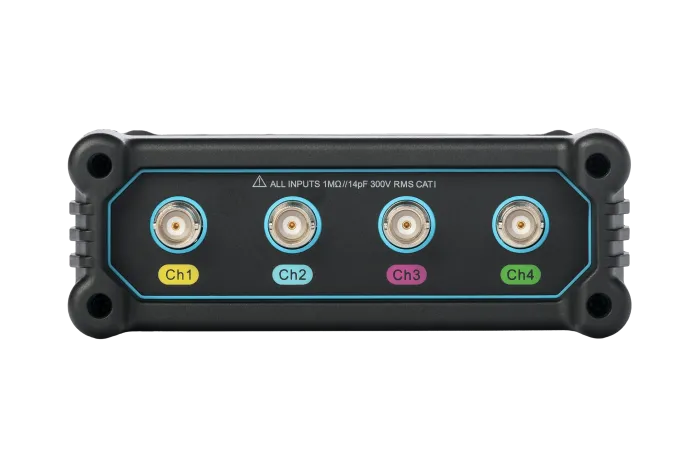

4 аналоговых канала
Максимальная частота
дискретизации 1 ГВыб/с
дискретизации 1 ГВыб/с
Разрядность АЦП 8 Бит
Скорость обновления
до 50 000 осцилл./сек
до 50 000 осцилл./сек
71 200 ₽
Модельный ряд
| Модель | OMV1-402A |
|---|---|
| Цена | 71 200 ₽ |
| Класс осциллографа | 2 |
| Исполнение | модульный |
| Полоса пропускания (МГц/ГГц) | 200 МГц |
| Применение | общее/авто |
| Количество каналов | 4 |
| Входное сопротивление | 1 МОм |
| Вертикальное разрешение | 8 Бит |
| Частота дискретизации на каждый канал | 0.5 Гвыб/с |
| Частота дискретизации при объединении каналов | 1 Гвыб/с |
| Глубина памяти на каждый канал | 25 Мотсчетов |
| Глубина памяти при объединении каналов | 50 Мотсчетов |
| Скорость захвата | 50.000 осцил./с |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | внешний |
| Масса | 0.64 кг |
| Запуск и декодирование по сигналам | Зарядка/системы запуска; Клапаны, свечи накаливая, инжекторы и т.д.; Декодирование: CAN/CAN FD, FlexRay; Зажигание |
Опционально
- Сумка для переноски
- Пластиковый кейс для транспортировки
- Высокочастотный токовый пробник АС/DC СР235В, 25 МГц, 6А/30А, BNC
- Высокочастотный токовый пробник АС/DC СР503В, 50 МГц, 6А/30А, BNC
- Высокочастотный токовый пробник АС/DC СР1003В, 100 МГц, 6А/30А, BNC
- Низкочастотный токовый пробник АС/DC СР2000Х, DC-300 кГц, 10А/100А, BNC
- Низкочастотный токовый пробник АС/DC СР2000А, DC-800 кГц, 10А/100А, BNC
- Низкочастотный токовый пробник АС/DC СР2000В, DC-2.5 МГц, 10А/100А, BNC
- АС токовый пробник, 15-30 МГц, 200 мА-600 А (Pik), BNC
- АС токовый пробник АСР100, 10 Гц – 100 кГц, 0.1-1000 (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 100 МГц, 700В- 3000В (Pik), BNC
Документы
Описание типа OMV1-402A
PDF, 223.06 КБ
Методика поверки OMV1-402A
PDF, 1.97 МБ
Технические характеристики OMV1-402A
PDF, 494.51 КБ
