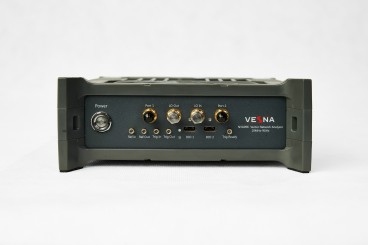

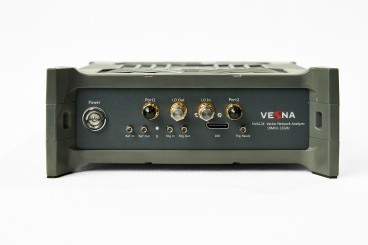

Векторные анализаторы цепей

Векторный анализатор цепей (VNA) показывает реакцию электрической сети. ВАЦ включает в себя, по меньшей мере, один источник сигнала для возбуждения тестируемого устройства (DUT) в прямом и/или обратном направлении, обычно с частотой или непрерывной волной (CW) при определенной мощности или развертке мощности на определенной частоте. Его приемники измеряют сигналы, которые отражаются от тестируемого устройства или передающиеся через него. S-параметры являются наиболее часто используемыми параметрами в VNA. Они рассчитываются как соотношение между падающей и отраженной волной и предоставляет информацию о характеристиках проверяемого устройства, таких как подавление и передача фильтром, коэффициент усиления, затухание в кабеле и согласование.
